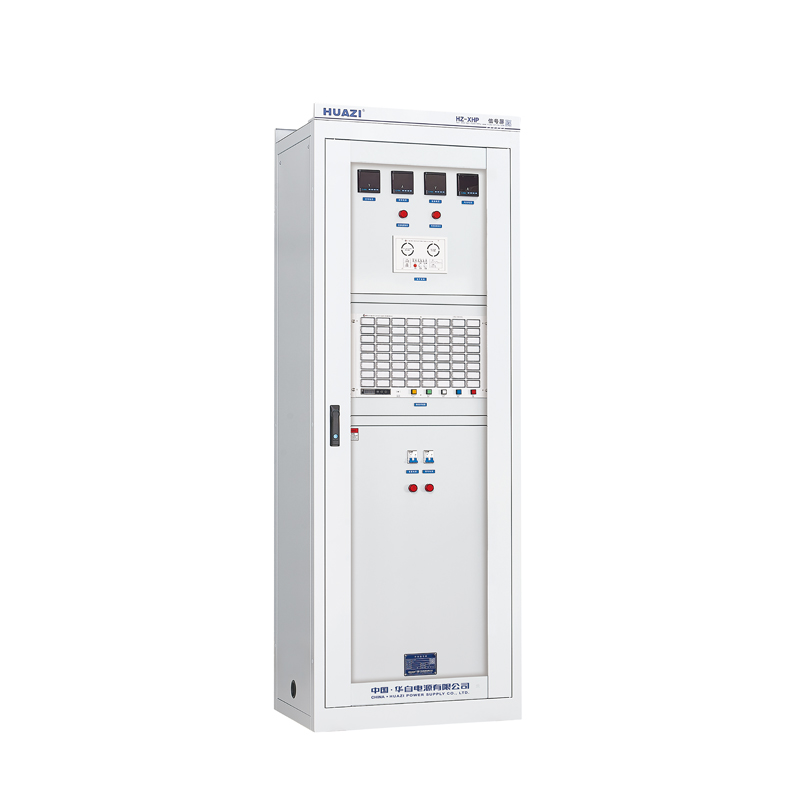

HZ-XHP微機型中央信號屏是專為采集各種不同事故信號、預告信號、位置信號而設計的信號報警系統。采用微機控制為核心，按鍵操作，直觀的人機界面，具有操作簡單，智能管理，及遠程控制等特點。系統可由光字牌裝置、繼電器裝置、音響裝置等組成，具有抗干擾能力強、操作便捷等特點。
適用于發電廠、水電站、各類變電站、開閉所和其它使用信號集中管理的用戶，可作為工業自動化和電氣自動化和電氣設備不正常運行狀態、斷路器事故跳閘等信號監測及報警。
|
項目 |
參數指標 |
|
工作電源 |
220VAC、220VDC、110VDC |
|
功耗 |
≤50W |
|
信號容量 |
12-64回路 |
|
輸入信號 |
無源節點、有源接點 |
|
光子牌發光窗口尺寸 |
50×25（mm）、82×36（mm） |
|
光子牌發光窗口顏色 |
紅色、黃綠色、琥珀色 |
|
報警輸出 |
光字牌閃光、蜂鳴器發聲、音響發聲 |
|
報警聲音 |
蜂鳴器嘀聲60dB、電子音響110dB |
|
接點輸出 |
5個繼電器接點輸出，分別對應電源消失、預告報警、事故報警、預告隨動開出、事故隨動開出。 |
|
接點容量 |
AC250V，3A純阻性負載，DC220V，0.125A感性負載 |
|
功能設置 |
輕觸按鍵設置，5位LED顯示 |
|
絕緣強度 |
>10MΩ、2kVAC一分鐘無閃絡，無擊穿 |
|
工作方式 |
連續長期運行 |
|
可聞噪音 |
≤50dB |
|
名稱 |
型號 |
配置 |
功能說明 |
|
光字牌 |
HZ-GZP系列 |
必配 |
詳見隨機說明書 |
|
沖擊繼電器 |
HZ-CJJDQ系列 |
選配 |
詳見隨機說明書 |
|
延時繼電器 |
HZ-YSJDQ系列 |
詳見隨機說明書 |
|
|
中間繼電器 |
HZ-ZJJDQ系列 |
詳見隨機說明書 |
|
|
閃光繼電器 |
HZ-SGJDQ系列 |
詳見隨機說明書 |
|
|
電子音響 |
HZ-DZYX系列 |
詳見隨機說明書 |
|
|
蜂鳴器 |
HZ-FMQ系列 |
詳見隨機說明書 |
|
|
電鈴 |
HZ-DL系列 |
詳見隨機說明書 |
|
|
電笛 |
HZ-DD系列 |
詳見隨機說明書 |
|
|
配電單元 |
|
根據用戶要求配置 |
|
|
柜體 |
|
根據用戶要求配置 |
|
|
名稱 |
型號 |
規格 |
功能說明 |
備注 |
|
光字牌 |
HZ-GZP1L |
1路 |
詳見隨機說明書 |
根據用戶要求配置 |
|
HZ-GZP8L |
8路 |
詳見隨機說明書 |
根據用戶要求配置 |
|
|
HZ-GZP12L |
12路 |
詳見隨機說明書 |
根據用戶要求配置 |
|
|
HZ-GZP16L |
16路 |
詳見隨機說明書 |
根據用戶要求配置 |
|
|
HZ-GZP24L |
24路 |
詳見隨機說明書 |
根據用戶要求配置 |
|
|
HZ-GZP32L |
32路 |
詳見隨機說明書 |
根據用戶要求配置 |
|
|
HZ-GZP48L |
48路 |
詳見隨機說明書 |
根據用戶要求配置 |
|
|
HZ-GZP64L |
64路 |
詳見隨機說明書 |
根據用戶要求配置 |
|
名稱 |
型號 |
規格 |
功能說明 |
備注 |
|
沖擊繼電器 |
HZ-CJJDQ系列 |
110/220V |
詳見隨機說明書 |
根據用戶要求配置 |
|
延時繼電器 |
HZ-YSJDQ系列 |
110/220V |
詳見隨機說明書 |
根據用戶要求配置 |
|
中間繼電器 |
HZ-ZJJDQ系列 |
110/220V |
詳見隨機說明書 |
根據用戶要求配置 |
|
閃光繼電器 |
HZ-SGJDQ系列 |
110/220V |
詳見隨機說明書 |
根據用戶要求配置 |
|
名稱 |
型號 |
規格 |
功能說明 |
備注 |
|
電子音響 |
HZ-DZYX系列 |
110/220V |
詳見隨機說明書 |
根據用戶要求配置 |
|
蜂鳴器 |
HZ-FMQ系列 |
110/220V |
詳見隨機說明書 |
根據用戶要求配置 |
|
電鈴 |
HZ-DL系列 |
110/220V |
詳見隨機說明書 |
根據用戶要求配置 |
|
電笛 |
HZ-DD系列 |
110/220V |
詳見隨機說明書 |
根據用戶要求配置 |
| 名稱 | 型號 | 規格 | 功能說明 | 備注 |
| 直流斷路器 | 選配 | 選配 | 光字牌電源通斷及過載、短路保護 | 根據用戶要求配置 |
| 特需元器件 | 選配 | 選配 | 實現其它功能 | 根據用戶要求配置 |
| 名稱 | 型號 | 功能說明 | 備注 |

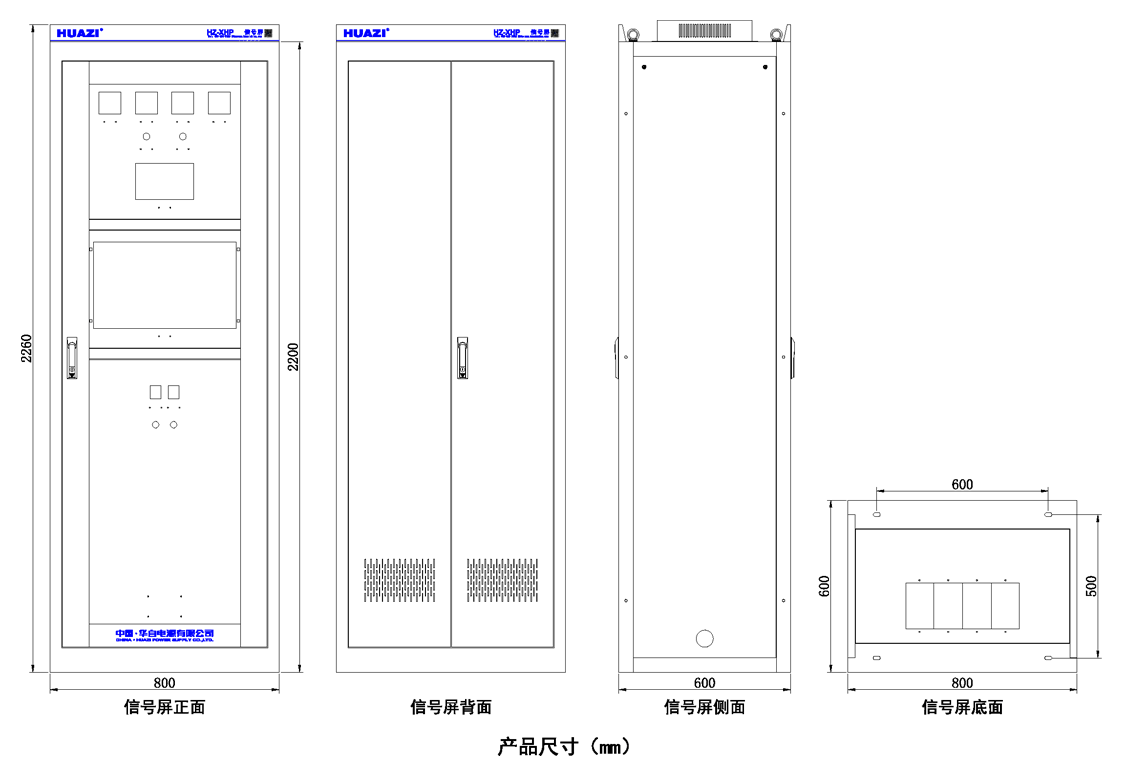

| 內嵌式柜體 | 2200x800x600 | 采用G 型材結構，國際標準色號RAL7035 工業灰，靜電噴塑工藝，正面為內嵌式玻璃門，背面為內嵌式雙開門，柜內配有照明燈，頂部溫控自動排風。 | 高x 寬x 深 |
| 2260x800x600 |
