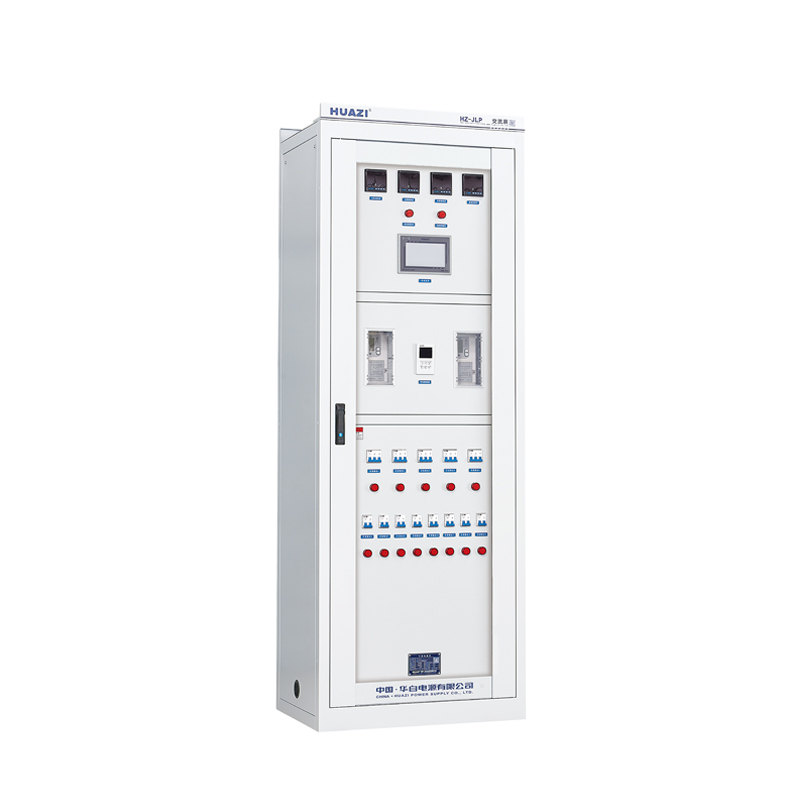

HZ-JLP微機型交流電源屏是專為各種不同電壓等級與容量用戶設計的豪華型交流供電系統。采用7寸及以上觸摸屏監控系統為核心，中文菜單顯示、觸摸操作，多重密碼權限、人機界面友好豐富，具有操作簡單、智能管理、高效節能及遠程控制等特點。系統可由監控、雙電源自動切換開關、交流監測模塊、ATS控制模塊、支路監測模塊和開關量輸出模塊等組成。輸入電壓AC220V、AC380V，輸出不同等級電壓、功率與應急等其他功能均可根據用戶需要定制。
適用于發電廠、水電站、各類變電站、開閉所和其它使用交流設備的用戶，作為繼電保護、自動裝置和事故照明等操作電源和控制電源。
|
項目 |
參數指標 |
|
額定工作電壓 |
220VAC/380VAC±20% |
|
額定工作電流 |
63A、100A、160A、200A、300A、400A、500A、600A |
|
額定工作頻率 |
50Hz、60Hz |
|
交流電源進線 |
1路、2路 |
|
額定沖擊電壓 |
5KV |
|
絕緣強度 |
>10MΩ、2KVAC一分鐘無閃絡，無擊穿 |
|
工作方式 |
連續長期運行 |
|
可聞噪音 |
≤55dB |

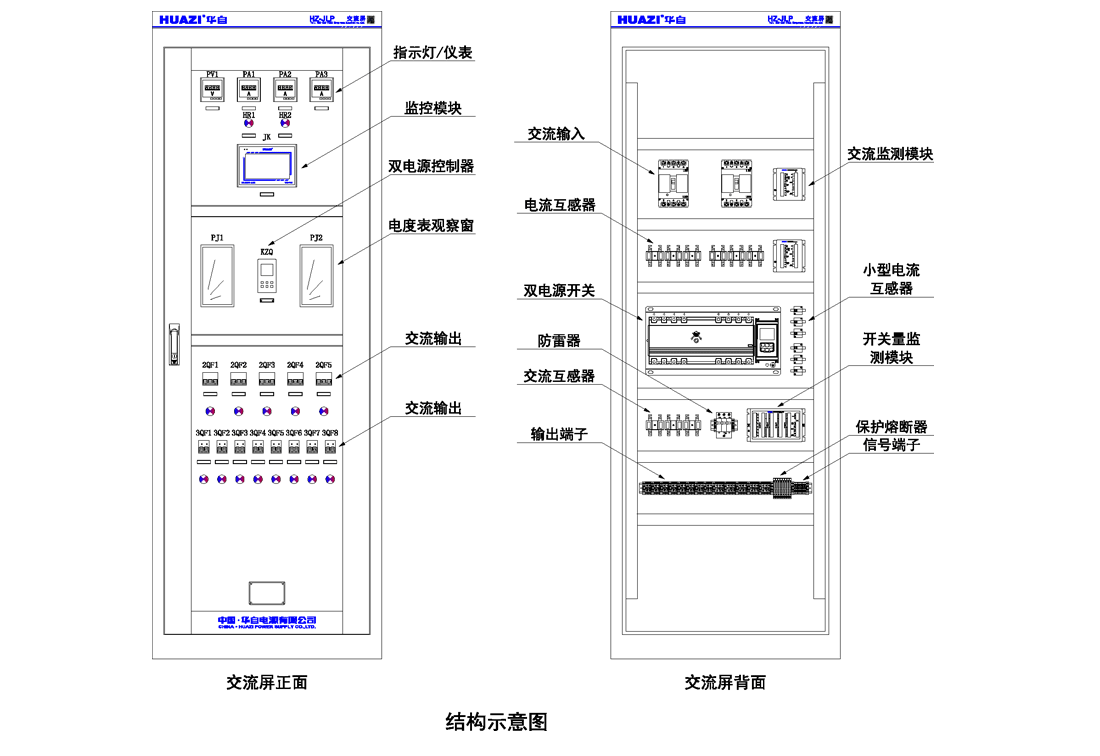

1）系統配置
| 名稱 | 型號 | 配置 | 功能說明 |
| 監控模塊 | HZ-JK07T-JLNB | 根據用戶要求配置 | 詳見隨機說明書 |
| 交流監測模塊 | HZ-JL系列 | 根據用戶要求配置 | 詳見隨機說明書 |
| ATS控制模塊 | HZ-ATSKZ | 根據用戶要求配置 | 詳見隨機說明書 |
| 支路檢測模塊 | HZ-ZL02T | 根據用戶要求配置 | 詳細頁面請點擊 |
| 開關量輸出模塊 | HZ-JD03T | 根據用戶要求配置 | 詳細頁面請點擊 |
| 配電單元 | 根據用戶要求配置 | ||
| 柜體 | 根據用戶要求配置 |
2）配電單元選擇
| 名稱 |
型號 |
規格 |
功能說明 |
備注 |
| 雙電源切換裝置 | 選配 | 選配 | 交流輸入自動切換及過載、短路保護 | 根據用戶要求配置 |
|
交流電度表 |
選配 |
選配 |
對交流進線消耗的電能進行計量 |
根據用戶要求配置 |
|
指針式電流電壓表 |
選配 |
選配 |
交流輸入電壓、電流指示 |
根據用戶要求配置 |
|
數顯式電流電壓表 |
選配 |
選配 |
交流輸入電壓、電流指示 |
根據用戶要求配置 |
|
電流互感器 |
選配 |
選配 |
交流輸入電流采樣 |
根據用戶要求配置 |
|
萬能轉換開關 |
選配 |
選配 |
切換三相交流顯示電壓 |
根據用戶要求配置 |
|
熔斷器 |
選配 |
選配 |
電壓、電流表電源通斷及電路保護 |
根據用戶要求配置 |
|
防雷器 |
選配 |
選配 |
防止受雷電過電壓沖擊 |
根據用戶要求配置 |
|
交流斷路器 |
選配 |
選配 |
交流輸入、輸出通斷及過載、短路保護 |
根據用戶要求配置 |
|
特需元器件 |
選配 |
選配 |
實現其它功能 |
根據用戶要求配置 |

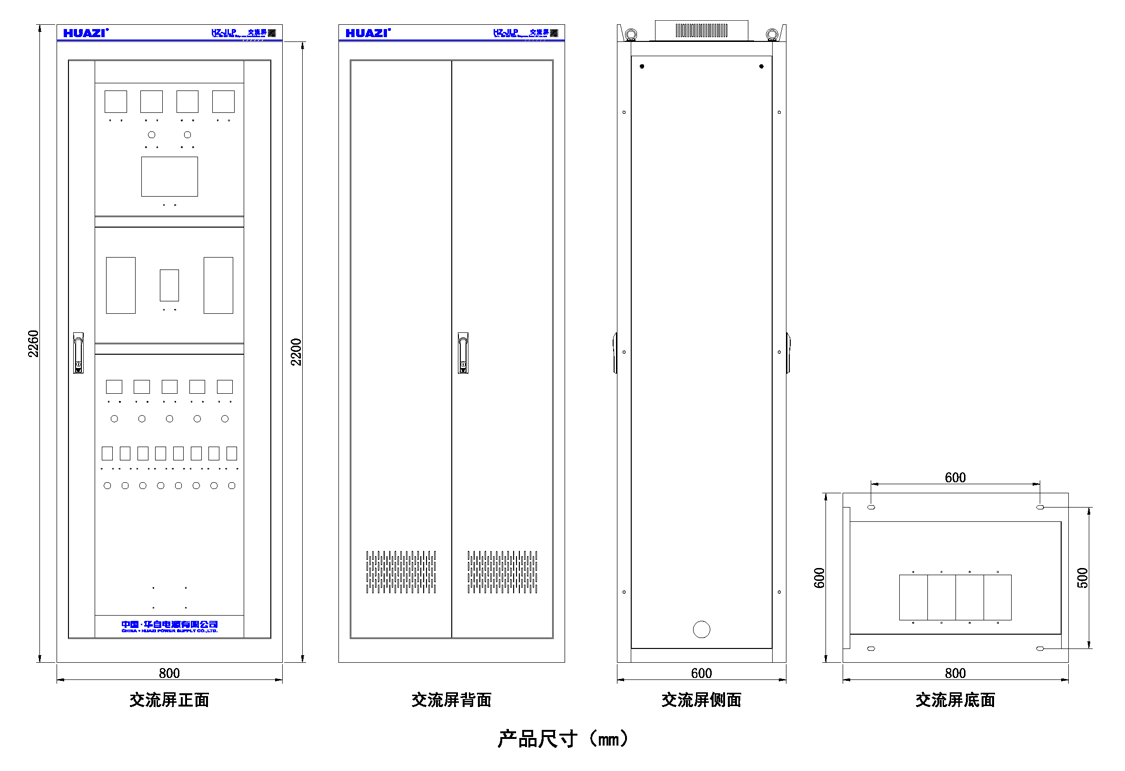

3）柜體選擇
| 名稱 | 規格 | 功能說明 | 備注 |
| 內嵌式柜體 | 2200×800×600 |
采用G型材結構，國際標準色號RAL7035工業灰，靜電噴塑工藝，正面為內嵌式玻璃門，背面為內嵌式雙開門，柜內配有照明燈，頂部溫控自動排風。
|
高× 寬× 深 |
| 2260×800×600 |
交流屏配置時應根據客戶實際需求來配置。
